El mercado global de monitoreo de vibraciones se valuó en USD 1.74 mil millones en 2025 y se proyecta que alcance USD 2.84 mil millones para 2034, con una CAGR del 5.39%, según IMARC Group.
Una máquina rotativa suele advertir que algo anda mal antes de fallar por completo. Esa señal suele ser un cambio en su patrón de vibración. Detectarlo permite pasar de un mantenimiento reactivo a uno predictivo, anticipando fallas y programando intervenciones.
¿Qué es el análisis de vibraciones? Es una técnica de mantenimiento predictivo que mide la oscilación mecánica de una máquina para diagnosticar su condición. Al analizar la frecuencia y amplitud es posible identificar desbalanceo, desalineación, desgaste de rodamientos y otras fallas antes de una parada no programada.
¿Qué son las vibraciones mecánicas?
Toda máquina con elementos rotativos presenta cierto nivel de vibración. El problema aparece cuando aumenta su amplitud o surgen nuevas frecuencias. Estos cambios pueden indicar una falla específica.
Las causas más comunes de vibración severa en máquinas industriales son:
Desbalanceo: distribución desigual de masa alrededor del eje.
Desalineación: diferencia angular o paralela entre ejes.
Engranajes desgastados: dientes dañados o con desgaste irregular.
Rodamientos deteriorados: picaduras, falta de lubricación o desgaste.
Comparación de vibraciones en una máquina
Parámetros clave: desplazamiento, velocidad y aceleración
El parámetro adecuado depende de la frecuencia de la vibración:
El análisis de vibraciones evalúa distintas variables según el rango de frecuencia y su aplicación típica en el diagnóstico de maquinaria:
El desplazamiento se utiliza para frecuencias por debajo de $600\text{ cpm}$ ($10\text{ Hz}$), siendo ideal para detectar vibraciones de baja frecuencia como desbalanceos severos u holguras mecánicas. La velocidad abarca un rango de $600$ a $60,000\text{ cpm}$ ($10$ a $1,000\text{ Hz}$) y corresponde al parámetro más utilizado para el diagnóstico general de maquinaria rotativa. Por último, la aceleración se analiza por encima de $60,000\text{ cpm}$ ($1,000\text{ Hz}$), enfocándose en vibraciones de alta frecuencia para detectar fallas incipientes en rodamientos y engranajes.

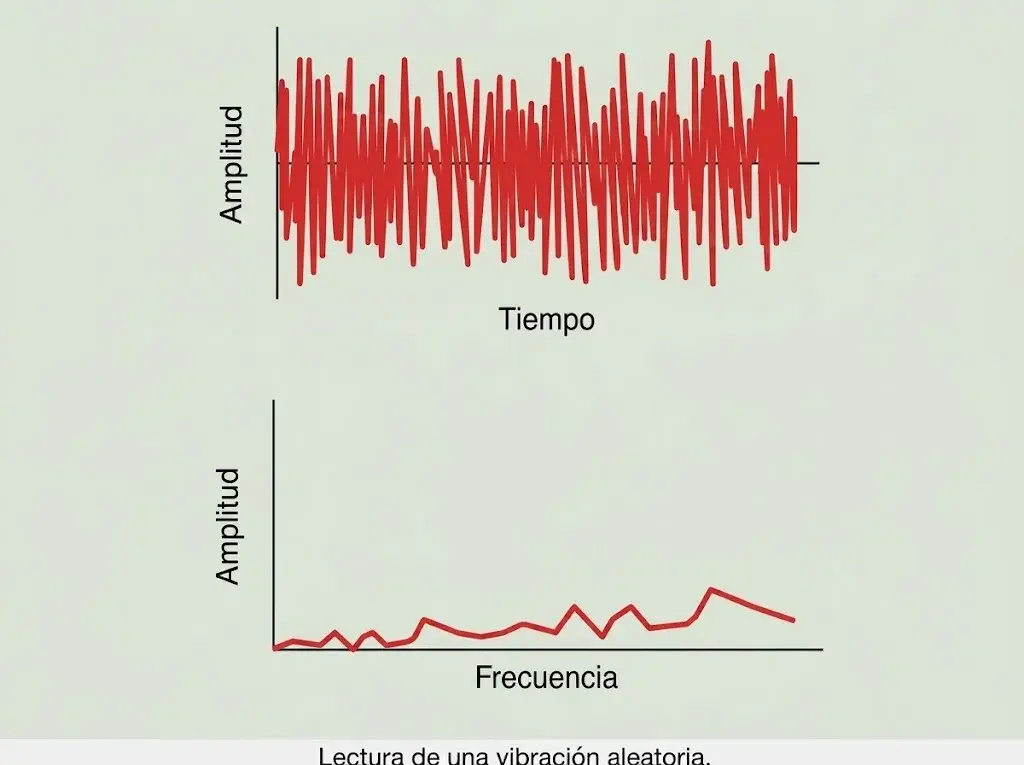

Dominio del tiempo vs. dominio de la frecuencia

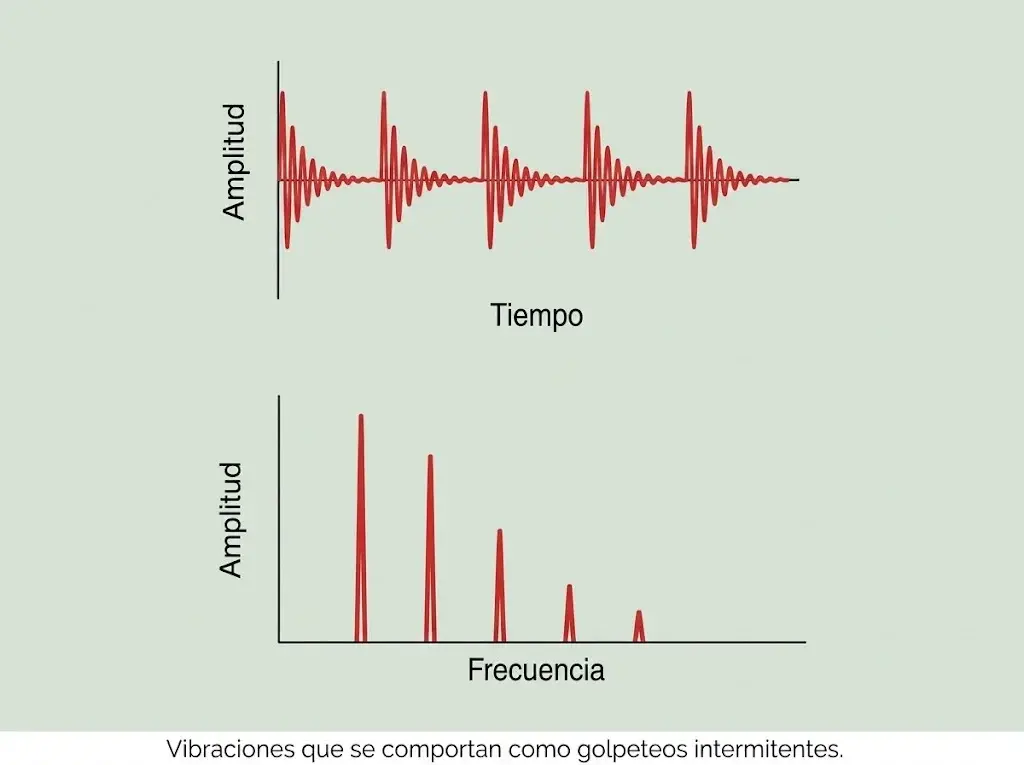

En el dominio del tiempo se observa cómo cambia la amplitud instante a instante, lo que ayuda a detectar impactos y eventos intermitentes.
En el dominio de la frecuencia, la señal se descompone mediante una Transformada Rápida de Fourier (FFT) para identificar las frecuencias que componen la vibración. Cada falla suele generar frecuencias características relacionadas con la velocidad de rotación.

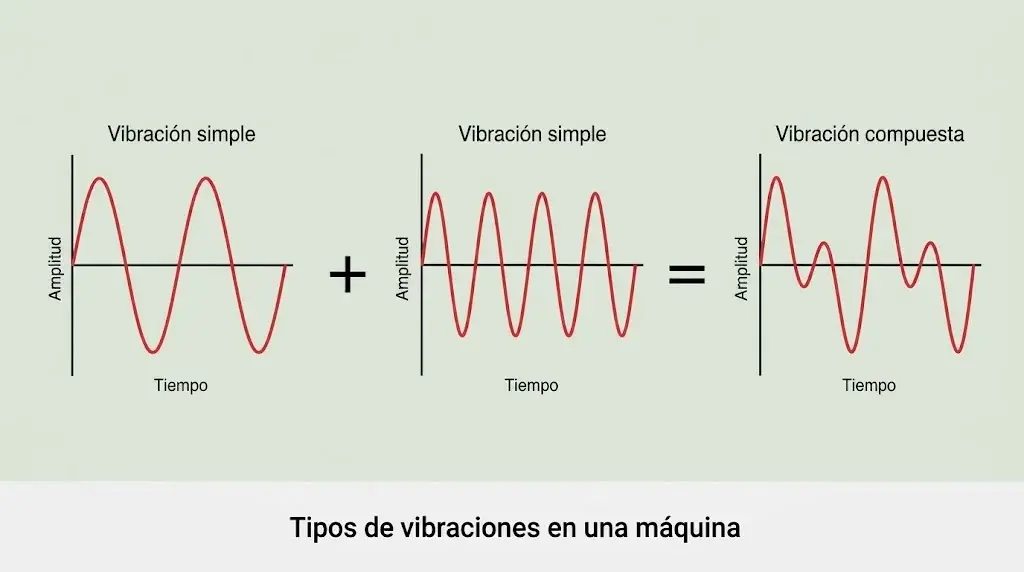

Tipos de vibraciones en una máquina
Cómo se miden las vibraciones: los transductores
La medición comienza con un transductor, normalmente un acelerómetro, que convierte el movimiento mecánico en una señal eléctrica.
Los dos acelerómetros más utilizados son:
Piezoeléctricos: generan una carga proporcional a la aceleración y ofrecen excelente rango dinámico y estabilidad. Son comunes en monitoreo de precisión.
MEMS: tienen menor costo y son frecuentes en sistemas de monitoreo continuo, aunque generalmente ofrecen menor rango dinámico.
También puedes consultar nuestra guía de inclinómetros.
¿Con qué frecuencia se debe hacer el análisis de vibraciones?
La frecuencia depende de la criticidad del equipo:
Equipos críticos: monitoreo continuo o mediciones semanales.
Equipos importantes con respaldo: mediciones mensuales.
Equipos no críticos: análisis trimestral o cuando existan señales de alerta.
Clasificar la maquinaria evita gastar de más en monitoreo continuo o detectar demasiado tarde una falla crítica.
¿Necesitas especificar un sensor o componente para monitorear tu maquinaria? → Solicitar cotización
Fallas comunes que detecta el análisis de vibraciones
Falla mecánica | Firma de vibración típica |
|---|---|
Desbalanceo | Pico dominante a 1x la velocidad de rotación (1x RPM) |
Desalineación | Picos a 1x y 2x RPM, con vibración axial elevada |
Desgaste de rodamientos | Frecuencias altas no armónicas, energía en el rango de aceleración |
Engranajes desgastados | Frecuencia de engrane y sus bandas laterales |
Holgura mecánica | Múltiples armónicos de la velocidad de rotación |
Resonancia estructural | Amplitud amplificada en una frecuencia natural específica de la estructura |
Una medición aislada no siempre permite determinar la causa. Comparar los espectros actuales con mediciones anteriores de la misma máquina ayuda a identificar tendencias y cambios progresivos.
Análisis de vibraciones y mantenimiento predictivo
El monitoreo de vibraciones permite detectar problemas antes de que provoquen paros costosos. Una medición programada puede evitar desde el reemplazo inesperado de un rodamiento hasta una falla catastrófica de la máquina.
El objetivo no es únicamente detectar una vibración elevada, sino identificar su causa y actuar antes de que afecte la producción.
Cómo prevenir vibraciones excesivas
Muchas vibraciones pueden reducirse desde la selección e instalación de componentes:
Dimensionar correctamente los rodamientos según la carga real.
Alinear correctamente servomotores y acoplamientos durante la instalación.
Realizar balanceo dinámico en componentes rotativos de alta velocidad.
Seleccionar sensores de posición adecuados para ambientes con vibración.
Consulta nuestra guía sobre el funcionamiento de los servomotores y los sensores de posición lineal con tolerancia a la vibración.
Errores comunes al interpretar vibraciones
Comparar con estándares genéricos en lugar de utilizar la línea base de la propia máquina.
Medir en un solo punto: algunas fallas requieren comparar mediciones axiales, horizontales y verticales.
Ignorar la tendencia: una lectura aislada aporta menos información que varias mediciones consecutivas.
Confundir problemas de instrumentación con fallas mecánicas: un sensor mal instalado puede alterar el diagnóstico.
Atacar el síntoma y no la causa: corregir una vibración sin determinar si proviene de desbalanceo, desalineación o desgaste puede provocar que el problema reaparezca.
